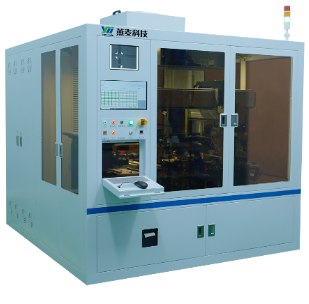

IC載板測試機
IC載板電測機是用于檢測IC載板性能的高精度自動化測試設備，能夠確保IC載板在生產過程中的質量和可靠性，從而保障終端電子產品的性能。該設備采用雙工作臺布局，重復定位精度2um的高精度高剛性結構，可實現高速檢查。
產品特性
Characteristics
  • 高精度高剛性結構
    重復定位精度2.5um的高精度高剛性結構：直線電機+高精度導軌+鑄鐵骨架的框架，關鍵零部件經過仿真,獲各工況下機架變形量，優化運行速度曲線，減小振動。
    11
  • 雙工作臺布局
    當其中一個工位在測試時，另一個工位同時進行下料、上料、掃碼、定位等工作，減少治具等待時間。
    22
  • 多功能存料區
    存料區共分為五個功能區，分別是：上料區、PAPER、PASS、FAIL、PART FAIL。
    33
  • 多功能激光專用臺面
    不良品鐳射打印、Pass標記。
    44
  • 高速測量系統功能
    1、支持開路檢測、短路檢測、四線檢測、LEAK檢測、火花檢測；
    2、可擴展電容、電感測量；
    3、可內嵌IC FUNCTION測量。
    55
產品規格
Specification

主要技術參數

項目

技術參數

測試對象：

IC基板（BGA,CSP等）

測試對象最大尺寸：

(X)150 x (Y)250mm

測試對象最小尺寸：

(X)45 x (Y)50mm

最大檢查點數：

上治具：8K，下治具：8K

定位精度：

±2.5μm

電測能力：

1.開路、短路、四線、LEAK、火花；

2.擴展電容，電感測量；

3.內嵌IC功能測試；

設備尺寸：

LWH：2020x2300x2200mm

重量：

2800kg（含自動上下料）

上下料

自動

使用環境

23℃±1℃, 濕度小于60%，

地面承受強度800kg/㎡
